Sulakkeet ovat tärkeitä komponentteja sähköjärjestelmissä, ja ne toimivat suojalaitteina, jotka katkaisevat virrankulutuksen ylivirtaolosuhteissa. Yksi sulakkeen suorituskykyyn vaikuttavimmista ulkoisista tekijöistä on lämpötila. Lämpötilan muutokset voivat vaikuttaa siihen, kuinka nopeasti tai hitaasti sulake reagoi nykyiseen ylikuormitukseen, sen fysikaalisiin ominaisuuksiin ja pitkäaikaiseen-luotettavuuteen.
Tässä teknisessä artikkelissa tarkastellaan lämpötilan ja sulakkeen suorituskyvyn välistä monimutkaista suhdetta yksityiskohtaisen analyysin, todellisten -maailman seurausten ja ohjeiden avulla oikean sulakkeen valitsemiseksi tiettyihin lämpötilaolosuhteisiin.
1. Johdatus sulakkeiden toimivuuteen

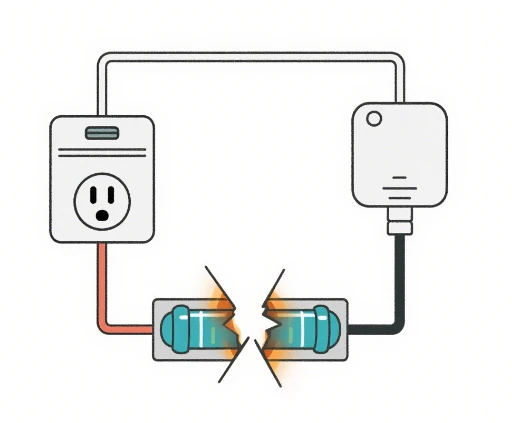

Sulake on ylivirtasuojalaite, joka sulaa ja avaa piirin, kun sen läpi kulkee liikaa virtaa. Se koostuu yleensä metallilangasta tai -nauhasta, joka sulaa, kun virran synnyttämä lämpötila ylittää tietyn arvon. Sulake katkaisee sitten piirin, mikä estää ylikuumenemisen, laitevaurion tai jopa palovaaran. Tämä mekanismi on erityisen kriittinen ympäristöissä, joissa elektroniset komponentit ovat herkkiä tai joissa turvallisuusmääräykset edellyttävät suojajärjestelmiä.
Sulakkeen toimintaperiaate perustuu joulen lämmitykseen,{0}}kun sähkövirta kulkee johtimen läpi, se tuottaa lämpöä, joka on verrannollinen virran neliöön (I²R). Lämpötilan noustessa sulake-elementti sulaa tietyssä kynnyksessä ja avaa piirin. Siksi lämpötilalla on kaksinkertainen rooli: se on sekä syy että seuraus sulakkeen toiminnalle. Tämän suhteen ymmärtäminen on avain sulakkeiden tehokkaaseen valintaan ja käyttöön.
2. Lämpötilan ja sähkönjohtavuuden välinen suhde
Lämpötila vaikuttaa merkittävästi sulakeelementin sähkönjohtavuuteen. Johtavuus, materiaalin kyky päästää sähkövirtaa kulkemaan sen läpi, laskee metallijohtimien lämpötilan noustessa lisääntyneiden atomivärähtelyjen vuoksi. Nämä värähtelyt estävät vapaiden elektronien liikkumista, mikä lisää vastusta.
Kun vastus kasvaa, lämpöä syntyy enemmän, mikä saattaa nopeuttaa sulakkeen palamisprosessia. Sitä vastoin kylmemmässä ympäristössä atomivärähtelyn väheneminen johtaa pienempään vastukseen, mikä voi viivästyttää sulakkeen vasteaikaa vikatilaan.
Taulukko 1: Resistanssin muutos lämpötilan kanssa tavallisille sulakemateriaalille
| Materiaali | Pohjavastus (Ω 20 asteessa) | Vastus 100 asteessa | % Lisäys |
|---|---|---|---|
| Sinkki | 1.00 | 1.35 | 35% |
| Kupari | 1.00 | 1.27 | 27% |
| Hopea | 1.00 | 1.24 | 24% |
3. Sulake-elementtien sulamispiste ja materiaalin valinta
Sulakeelementin sulamispiste määrittää, kuinka nopeasti sulake reagoi ylivirtaolosuhteisiin. Jokaisella materiaalilla on erilaiset lämpöominaisuudet, mukaan lukien tietyt sulamislämpötilat, mikä tekee niistä sopivia erilaisiin sovelluksiin.
- Sinkki:Sulamispiste ~419 astetta. Soveltuu nopeille-sulakkeille pienivirtapiireissä-.
- Hopea:Sulamispiste ~961 astetta. Erinomainen kapellimestari; käytetään tarkoissa, -suorituskykyisissä piireissä.
- Kupari:Sulamispiste ~1085 astetta. Käytetään korkeammalla-virralla, hitailla-sulakkeilla.
Materiaalivalinta vaikuttaa suoraan sulakkeen lämpövasteeseen. Suunnittelijoiden on otettava huomioon käyttölämpötila ja virtavaatimukset varmistaakseen sulakkeen asianmukaisen toiminnan.
4. Terminen ikääntyminen ja sen pitkäaikainen-vaikutus
Terminen vanheneminen tarkoittaa sulakkeen ominaisuuksien asteittaista heikkenemistä pitkäaikaisen korkeille lämpötiloille altistumisen seurauksena. Tämä vanheneminen aiheuttaa metallien väsymistä, hapettumista ja muutoksia kiderakenteessa, jotka kaikki lisäävät vastustuskykyä ja heikentävät suorituskykyä. Tämän seurauksena termisesti vanhentunut sulake voi palaa pienemmillä virroilla tai epäonnistua virran katkaisemisessa todellisen vian aikana.
Toistuvat lämmitys- ja jäähdytysjaksot johtavat mekaaniseen rasitukseen, mikä saattaa aiheuttaa halkeamia elementtiin tai koteloon. Ympäristöissä, joissa on toistuvia ylivirtatapahtumia tai korkeita ympäristön lämpötiloja, sulakkeet saattavat vaatia säännöllistä tarkastusta tai vaihtoaikatauluja turvallisuuden ja luotettavuuden varmistamiseksi.
Taulukko 2: Käyttölämpötilan vaikutus sulakkeen käyttöikään
| Käyttölämpötila ( aste ) | Tyypillinen elinikä (vuosia) | Pienempi verrattuna 25 asteeseen |
|---|---|---|
| 25 | 10 | Perustaso |
| 60 | 6 | ↓40% |
| 90 | 3 | ↓70% |
5. Ympäristön lämpötilan vaikutus sulakkeen vasteeseen
Ympäristön lämpötilan muutoksilla on suora vaikutus sulakkeen lämpökäyttäytymiseen. Korkeassa-lämpötila-asetuksissa sulake alkaa lähempänä sulamispistettään, mikä saattaa aiheuttaa ennenaikaista toimintaa. Toisaalta kylmemmät ympäristöt voivat viivyttää sulakkeen toimintaa, mikä lisää myöhempien komponenttien vaurioitumisen riskiä.
Tämän korjaamiseksi sulakkeiden valmistajat julkaisevat arvo{0}}arvokäyrät tai lämpötilan kompensointikaaviot. Nämä resurssit auttavat insinöörejä säätämään nykyisiä luokituksia asennusympäristön perusteella.
6. Lämmön hajoamista ja fyysistä suunnittelua koskevat näkökohdat
Oikea lämmönpoisto on välttämätöntä sulakkeen tasaisen toiminnan kannalta. Sulakkeenpitimet, ympäröivät kotelot, piirilevyasettelu ja ilmavirtaus vaikuttavat kaikki sulakkeen lämpöprofiiliin. Jos lämpöä kertyy sulakkeen ympärille, sen käyttölämpötila nousee, mikä vähentää sen laukaisuun tarvittavaa virtaa.
Suunnittelijat käyttävät usein jäähdytyselementtejä tai valitsevat sulakkeenpitimet, joilla on parempi lämmönjohtavuus, jotta ne säilyttävät vakaat olosuhteet. Korkeavirta{1}}sovelluksissa sulakkeiden välinen etäisyys auttaa myös välttämään lämmön siirtymisen vierekkäisten laitteiden välillä.
7. Tapaustutkimukset ja todelliset{1}}sovellukset
Harkitse tietoliikenteen välitysasemaa, joka toimii autiomaassa ympäristössä, jossa kesällä ympäristön lämpötila voi ylittää 45 astetta. 25 asteen vakiosulakkeet voivat palaa normaalin virran aikana kohonneiden ympäristölämpötilojen vuoksi. Tarkastelemalla-arvostelutaulukoita ja valitsemalla korkeamman-sulakkeen tai sulakkeen, joka on valmistettu korkean -lämpötiloista materiaaleista, kuten hopeasta, insinöörit varmistavat keskeytymättömän palvelun ja välttävät vääriä matkaa.
Vastaavasti autoteollisuuden sovelluksissa on äärimmäisiä vaihteluita, aina pakkasaamuista lämpimiin moottoritiloihin. Tällaisten järjestelmien sulakkeiden on kestettävä nämä vaihtelut ja säilytettävä vakaa toiminta. Erikoisautojen-sulakkeet vastaavat tätä aluetta teknisissä tiedoissaan.
8. Käytännön ohjeita sulakkeen valintaan vaihtelevissa lämpötiloissa
Kun valitset sulakkeen, suosittelemme seuraavia vaiheita:
- Määritä piirin normaali- ja vikavirta-alueet.
- Arvioi ympäristön lämpötila-alue, jolla sulake toimii.
- Käytä valmistajan{0}}luokitustaulukoita säätääksesi sulakkeen nykyistä arvoa vastaavasti.
- Valitse käyttötarkoitukseen sopivat lämpöominaisuudet omaavat materiaalit.
- Varmista riittävä ilmanvaihto tai lämmönpoistomekanismi sulakkeen ympäristössä.
| Harkinta | Suositeltu toimenpide |
|---|---|
| Ympäristön lämpötila | Käytä de{0}}arvokäyrää sulakkeen luokituksen säätämiseen |
| Lämmön hajoaminen | Paranna ilmavirtausta tai käytä jäähdytyselementtejä |
| Materiaalin valinta | Sovita sulamispiste käyttölämpötilaan |
9. Johtopäätös
Lämpötila on kriittinen tekijä sulakkeiden valinnassa ja toiminnassa. Lämpötilan muutokset vaikuttavat siihen, miten ja milloin sulake reagoi ylivirtaolosuhteisiin, sähkönjohtavuuden muuttamisesta lämpövanhenemiseen. Ymmärtämällä nämä vaikutukset ja ottamalla huomioon parhaat käytännöt sulakkeiden valinnassa ja asennuksessa, insinöörit voivat varmistaa sähköjärjestelmien luotettavan suojan kaikissa ympäristöolosuhteissa.
Olipa kyse kulutuselektroniikasta, teollisuuslaitteista tai autojärjestelmistä, asianmukainen sulakkeen käyttö takaa sekä suorituskyvyn että turvallisuuden. Oikealla tiedolla lämpötila ei enää aiheuta riskiä,{1}}mutta siitä tulee hallittavissa oleva suunnitteluparametri.
