1.1 Määritelmät ja ensisijaiset toiminnot

Sulake on tärkeä sähköinen turvalaite, joka on suunniteltu tarjoamaan ylivirtasuojaa katkaisemalla sähköpiirit, kun niiden läpi kulkee liikaa virtaa. Perussulaketoiminto perustuu ohjattuun sulatusmekanismiin, jossa metallielementti, joka on tyypillisesti valmistettu hopeasta, kuparista tai sinkkiseoksesta, sulaa ja muodostaa kaariraon, kun siihen kohdistuu sen nimelliskapasiteetin ylittävä virta. Tämä hallittu keskeytys estää sähkölaitteiden, johtojen vaurioitumisen ja eliminoi palovaaran sähköjärjestelmissä.

Päätoimintoihin kuuluvat:

Ylivirtasuojaus:Estää johtimia ja komponentteja ylikuumenemasta tai syttymästä tuleen.

Mekaaninen tuki:Sulakkeen on sopia tiukasti pidikkeen tai pistorasian sisään säilyttäen samalla alhainen kosketusvastus.

Huollettavuus:Erisulaketyypiton suunniteltu helppoon vaihtoon tai kenttähuoltoon.

Keskeisiä muunnelmia ovat mmsulakelohkot, sulakepidikkeet, japatruunan pidikkeet, joista jokainen on optimoitu eri käyttötapauksiin.

1.2 Missä sulakepitimiä käytetään (teollisuuden tilannekuvat)

Eri teollisuudenalat luottavat sulakkeisiin turvallisuuden ja luotettavuuden takaamiseksi:

Kulutuselektroniikka:Pienet patruunat ja PCB{0}}asennetut sulakkeet kannettavissa tietokoneissa, televisioissa ja kodinkoneissa.

Autot:Teräsulakkeet ja sisäänrakennetut pidikkeet suojaavat 12V/48V johtosarjoja, sähköautojen akkuja ja DC-DC-muuntajia.

Teollinen ohjaus:Sylinterimäiset sulakkeet ja DIN-kiskon pidikkeet moottorin ohjauskeskuksissa ja kojeistoissa.

Korkeajänniteverkot:Ruuvattu tai nelikulmainen{0}}runkosulakkeet muuntajille ja sähkönjakelulle.





2.1 Pienjännite vs korkeajännite sulakkeet

Perusero pienjännitesulake- ja suurjännitesulaketyyppien välillä on niiden rakenne, materiaalit ja käyttöympäristöt. Pienjännitesulakkeet toimivat tyypillisesti järjestelmissä, joiden jännite on enintään 1 000 V AC tai 1 500 V DC, ja ne kattavat asuin-, kaupalliset ja kevyet teolliset sovellukset. Nämäsulakkeiden tyypitNiitä löytyy yleisesti jakelupaneeleista, moottorin ohjauskeskuksista ja laitteiden suojapiireistä, joissa on odotettavissa kohtalaisia ​​vikavirtoja ja jännitteitä.

Korkeajännitteiset sulakkeet on päinvastoin suunniteltu sähköjärjestelmille, jotka ylittävät 1000 V AC, usein 3kV:sta 38kV:iin keskijännitesovelluksissa ja yli 38kV:n suurjännitesiirtojärjestelmissä. Korkeajännitteisten sulaketyyppien rakenteessa on erityisiä kaarisammutusaineita, kuten piidioksidihiekkaa tai erikoiskaasuja, jotka katkaisevat tehokkaasti-suuren energian vikavirrat. Näissä sulakkeissa on kestävät keraamiset tai komposiittikotelot, jotka on suunniteltu kestämään vikakatkoksen aikana syntyviä mekaanisia rasituksia ja tarjoamaan riittävät sähkövälykset suurjännitekäyttöä varten.

Näiden sulakeluokkien sovellusympäristöt vaihtelevat merkittävästi. Pienjännitesulakkeet suojaavat laitteita, kuten moottoreita, muuntajia, valaistuspiirejä ja elektronisia kuormia rakennuksissa ja teollisuuslaitoksissa. Suurjännitesulakkeita käytetään ensisijaisesti voimansiirto- ja jakelujärjestelmissä suojaamaan muuntajia, kytkinlaitteita ja ilmajohtoja, joissa vikavirrat voivat nousta kymmeniin tuhansiin ampeeriin ja vaativat erityisiä keskeytysominaisuuksia.



2.2 AC vs DC sulakkeet

Ero AC- ja DC-sulaketyyppien välillä johtuu perustavanlaatuisista eroista virran käyttäytymisessä ja valokaaren ominaisuuksissa. Vaihtovirta ylittää luonnollisesti nollan kahdesti sykliä kohden (tyypillisesti 120 kertaa sekunnissa 60 Hz:n järjestelmissä), mikä tarjoaa luonnollisia valokaaren sammumispisteitä. Tämän nolla-risteytysilmiön ansiosta vaihtovirtasulakkeet voivat katkaista vikavirrat helpommin, koska kaari sammuu luonnollisesti, kun virta lähestyy nollaa.

Tasavirtasulakkeet kohtaavat huomattavasti suurempia haasteita, koska tasavirta ylläpitää vakiona napaisuutta ja suuruutta, mikä ei tarjoa luonnollisia nolla{0}}risteyskohtia kaaren sammumiselle. Tästä syystä DC-sulaketyypit vaativat parannettuja kaaren{2}}sammutusominaisuuksia, mukaan lukien erikoistäytteitä, pidemmät kaarireitit ja vahvemmat magneettiset puhallus-ominaisuudet valokaaren väkisin sammuttamiseksi. Tasavirran jatkuva luonne tarkoittaa, että kun kaari on muodostunut, se pyrkii ylläpitämään itseään, mikä vaatii aggressiivisempia keskeytysmekanismeja.

Valinta näiden välilläsulakkeiden tyypitriippuu ratkaisevasti sähköjärjestelmän ominaisuuksista. Vaihtovirtasulakkeet sopivat perinteisiin sähkönjakelujärjestelmiin, moottorikäyttöihin ja useimpiin teollisuuslaitteisiin. Tasavirtasulakkeet ovat välttämättömiä akkujärjestelmissä, aurinkosähköasennuksissa, sähköajoneuvoissa ja tasavirtamoottorikäytöissä, joissa luonnonvirran nolla{2}}risteyksien puuttuminen vaatii erityisiä keskeytysominaisuuksia. Nykyaikaiset DC-sulakkeet sisältävät usein magneettisia poisto-ominaisuuksia ja laajennetut kaarikammiot, jotka katkaisevat tehokkaasti DC-vikavirrat.





Tallennettavat sähköluokitukset

Luokittelussasulakkeiden tyypit, insinöörien on ensin selvitettävä sähköiset arvot:

Nimellisvirta (in):Jatkuva virta, jonka sulake voi kuljettaa sulamatta.

Nimellisjännite:Erottaapienjännitesulakkeet(1 000 V asti) alkaenkorkeajännitesulakkeet(yli 1000V).

Mahdollinen oikosulkuvirta{0}}(Isc):Suurin vikavirta, jonka järjestelmä voi tarjota. Sulakekeskeyttävä luokituson oltava suurempi tai yhtä suuri kuin tämä arvo.

Aika{0}}nykyinen käyrä:Määrittää sulakkeen vastenopeuden; linkitetty I²t:hen (energian läpipääsy-).



Mekaaniset ja ympäristötekijät

Sulakkeet eroavat paitsi sähköisistä mitoista myös fyysisestä kestävyydestä. Parametrit sisältävät:

Asennustyyppi: piirilevy, paneeliasennus, inline, DIN-kisko tai pulttiliitäntä.

Kosketinvastus: Matalat arvot vähentävät lämmön muodostumista liittimissä.

Lämpötilan nousu: Liiallinen lämpö lyhentää sulakkeen käyttöikää ja vaikuttaa tarkkuuteen.

IP-luokitus: Määrittää pölyn ja veden kestävyyden ulkokäyttöön tai autokäyttöön.



Vaatimustenmukaisuus ja standardit, jotka sinun on täytettävä

Jokainen sulakeluokka on linkitetty kansainvälisiin standardeihin:

UL 248:Kattaa sulakkeiden luokitukset Pohjois-Amerikassa.

IEC 60269:Maailmanlaajuinen standardi matalajännitteisille{0}}sulakkeille.

UL 4248:Ohjaa sulakkeenpitimiä varmistaen turvallisen asennuksen.

ISO 8820:Autojen sulakevaatimukset.

Jos sulaketyyppiä ja oikeaa sertifikaattia ei soviteta, vaatimustenmukaisuus voi mitätöidä ja järjestelmä voi altistua riskeille.





3.1 NH-sulakkeet (pienjännitteinen korkea katkaisukapasiteetti)

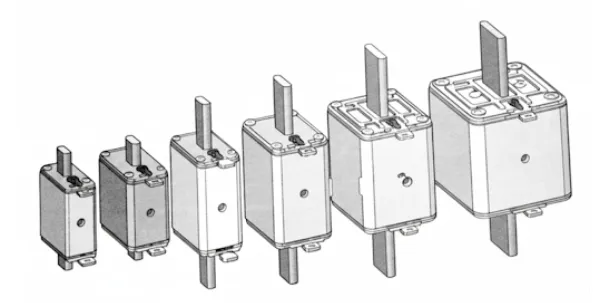

NH sulakkeet(saksan sanasta "Niederspannungs-Hochleistungs") ovat pien-jännitteisiä, suuren katkaisukyvyn laitteita. Ne on suunniteltu jakelukeskuksiin, moottorinohjauskeskuksiin ja raskaisiin teollisuuskuormiin. NH-sulakkeet suojaavat vakavilta oikosuluilta pienjänniteverkoissa, joiden katkaisukapasiteetti on jopa 120 kA.

Jänniteluokka: Tyypillisesti jopa 690 V AC.

Käyttökohteet: Teolliset kytkinlaitteet, virranjakelu, katkaisijoiden varasuojaus.

Edut: Suuri katkaisukyky, standardoidut mitat.

NH-sulaketyypit ovat peräisin Saksasta ja edustavat merkittävää korkean katkaisukyvyn sulakkeiden luokkaa, joka on suunniteltu pienjänniteteollisuuden sovelluksiin. "NH" tarkoittaa "Niederspannung Hochleistung" (Low Voltage High Performance), mikä kuvastaa niiden kykyä katkaista erittäin suuria vikavirtoja säilyttäen samalla kompaktit mitat. Nämäsulakkeiden tyypitniille on tunnusomaista erottuva veitsen{0}}terän kosketusjärjestelmä ja vankka keraaminen runkorakenne, jonka ansiosta ne voivat saavuttaa joissakin kokoonpanoissa yli 100 kA:n keskeytysarvot.

NH-sulakkeiden rakenne sisältää useita keskeisiä suunnitteluelementtejä, jotka edistävät sulakkeiden korkeaa katkaisukykyä. Keraaminen kotelo tarjoaa erinomaisen mekaanisen lujuuden ja lämmönkestävyyden, kun taas veitsen-terän koskettimet varmistavat luotettavat sähköliitännät ja helpottavat vaihtamista. Sisäisessä rakenteessa on useita rinnakkaisia ​​sulakeelementtejä, joita ympäröi kvartsihiekkatäyte, joka toimii sekä kaaren-sammutusväliaineena että tarjoaa mekaanista tukea vian katkaisun aikana.

NH-sulakkeita käytetään laajalti teollisuusmoottorien ohjauskeskuksissa, sähkönjakelujärjestelmissä ja laitteiden suojauksessa, joissa on odotettavissa suuria vikavirtoja. Niiden standardoidut koot (000, 00, 0, 1, 2, 3 ja 4) tarjoavat joustavuutta sovitettaessa suojausvaatimuksia tiettyihin sovelluksiin. Korkean katkaisukyvyn, kompaktin koon ja luotettavan toiminnan yhdistelmä tekee NH-sulaketyypeistä erityisen sopivia nykyaikaisiin teollisuustiloihin, joissa tilarajoitukset ja korkeat vikavirtatasot vaativat tehokkaita suojaratkaisuja.



3.2 Sylinterimäiset (NF) sulakkeet

Sylinterimäiset sulakkeet, joka tunnetaan myös nimellä patruunasulakkeet, ovat yleisimpiäsulakkeiden tyypitelektroniikassa ja teollisuuden ohjauksessa. Ne on standardoitu IEC 60269:n mukaan, ja niitä on saatavana esimerkiksi 6 × 32 mm, 10 × 38 mm, 14 × 51 mm ja 22 × 58 mm kokoisina.

Käyttökohteet: Kulutuselektroniikka, valaistus, teollisuusreleet, pienet moottorit.

Plussat: Kompakti, helppo vaihtaa, laaja saatavuus.

Miinukset: Pienemmät virrankulutus verrattuna NH- tai pultattuihin sulakkeisiin.

Sylinterimäiset sulaketyypit, jotka tunnetaan myös kasettisulakkeina, ovat yksi yleisimmistä ja monipuolisimmista sähkösuojalaitteiden luokista maailmanlaajuisesti. Nämäsulakkeiden tyypitniille on tunnusomaista putkimainen rakenne, jossa on metalliset päädyt, jotka tarjoavat sekä mekaanista tukea että sähköisiä liitoskohtia. Sylinterimäisten sulakkeiden standardoidut mitat, mukaan lukien suositut koot, kuten 6 × 32 mm, 10 × 38 mm, 14 × 51 mm ja 22 × 58 mm, varmistavat vaihdettavuuden ja yksinkertaistavat hankinta- ja huoltomenettelyjä.

Sylinterimäisten sulakkeiden sisäinen rakenne vaihtelee niiden käyttötarkoituksen ja suorituskykyvaatimusten mukaan. Nopeatoimisissa-versioissa on ohuet lankaelementit, jotka on suunniteltu sulamaan nopeasti ylivirtaolosuhteissa, joten ne ovat ihanteellisia puolijohdesuojaukseen ja herkkiin elektronisiin laitteisiin. Hitaissa-puhallusversioissa on lämpömassaelementtejä, jotka kestävät tilapäisiä ylikuormituksia, kuten moottorin käynnistysvirtoja, mutta tarjoavat silti luotettavan vikavirtasuojan.

Euroopan ja Aasian{0}}Tyynenmeren markkinoilla on laajalti otettu käyttöön lieriömäisiä sulakkeita koskevia standardeja, joissa on eroja liittimien rakenteessa ja suorituskykyominaisuuksissa. Yleisiä sovelluksia ovat moottorin ohjauspiirit, valaistusjärjestelmät, elektroniikkalaitteiden suojaus ja yleiskäyttöinen -sähkönjakelu. Näiden kasettisulaketyyppien kompakti koko ja standardoidut asennusjärjestelyt helpottavat integrointia erilaisiin laitemalleihin ja tarjoavat samalla luotettavan ylivirtasuojan eri jännite- ja virta-alueilla.



3.3 BS Pulttiliitoksen sulakkeet

Sulakkeet ruuvattuovat yleisiä sähköajoneuvoissa, akun suojauksessa ja tasavirtajärjestelmäsovelluksissa. Ne kiinnitetään ruuvi- tai pulttiliitoksilla, mikä varmistaa alhaisen kosketusvastuksen ja korkean luotettavuuden. Jännitealueet sisältävät usein 200 Vdc, 500 Vdc ja 750 Vdc vaihtoehdot.

Käyttökohteet: Sähköajoneuvot, energian varastointijärjestelmät, teollisuuden tasavirtaväylät.

Plussat: Erinomainen koskettimien eheys, pieni tehohäviö.

Miinukset: Vaaditaan vääntömomentin hallintaa ja säännöllisiä lämpötarkistuksia.

BS-pulttiliitossulakkeet edustavat erikoisluokkaasulakkeiden tyypitsuunniteltu erityisesti korkeavirta{0}}sovelluksiin, jotka vaativat turvallisia mekaanisia liitäntöjä. Näissä pultatuissa sulaketyypeissä on vankat liitinjärjestelyt kierreliitännöillä, jotka takaavat alhaisen kosketusvastuksen ja luotettavan sähköisen suorituskyvyn vaativissa ympäristöissä. Pulttiliitoksen rakenne tarjoaa erinomaisen mekaanisen vakauden terä- tai holkkikoskettimiin verrattuna, mikä tekee niistä ihanteellisia tärinälle, lämpöjaksoille ja suurille vikavirtarasituksille altistuviin sovelluksiin.

BS-pulttisulakkeiden käyttöalue on laajentunut merkittävästi sähköajoneuvojen ja energian varastointijärjestelmien kasvun myötä. Sähköajoneuvojen sulakesovellukset sisältävät tyypillisesti tasajännitteitä 200 Vdc:stä 750 VDC:iin, jolloin suurten vikavirtojen luotettava katkaisu on kriittinen matkustajien turvallisuuden ja laitteiden suojauksen kannalta. Akun suojausjärjestelmät käyttävät pultattuja sulaketyyppejä, jotka tarjoavat ensisijaisen ylivirtasuojan säilyttäen samalla alhaisen jännitehäviön ja luotettavan toiminnan pitkien huoltojaksojen ajan.

Pulttiliitossulakkeiden rakenteellisia ominaisuuksia ovat raskaat{0}}liittimet, jotka on suunniteltu kaapelikenkäliitäntöihin, kestävät keraamiset tai komposiittikotelot mekaanista kestävyyttä varten sekä erityiset kaari-sammutusjärjestelmät, jotka on optimoitu tasavirtasovelluksiin. Päätesuunnittelussa on huomioitu erikokoiset kaapelit ja liitäntätavat, mikä mahdollistaa joustavuuden järjestelmän suunnittelussa ja asennuksessa. Nämäsulakkeiden tyypitovat erityisen arvokkaita sovelluksissa, joissa ylläpidon saavutettavuus ja yhteyden luotettavuus ovat ensiarvoisen tärkeitä.



3.4 European Square Body -sulakkeet

Rungon nelikulmaiset sulakkeetkäytetään laajalti teollisuudessa ja uusiutuvassa energiajärjestelmässä. Ne tarjoavat useita liitinmalleja, kuten litteät, terät tai pultatut päät, ja ne valitaan useinpuolijohdesulakesovelluksia.

Käyttökohteet: Invertterit, UPS, teollisuuskäytöt, aurinkopaneelit.

Plussat: Modulaarinen, korkeat virtaluokat, matala I²t puolijohdesuojaukseen.

Miinukset: Tilava, vaatii asianmukaiset asennustarvikkeet.

Eurooppalaiset neliömäiset sulakkeet muodostavat erottuvan luokansulakkeiden tyypitjoille on ominaista suorakaiteen muotoinen kotelorakenne ja monipuoliset liitinkokoonpanot. Nämä neliömäiset sulaketyypit tarjoavat useita liitinvaihtoehtoja, mukaan lukien litteät liittimet, amerikkalaistyyliset-veitsen terät ja erikoistuneet puolijohdesuojaliittimet, jotka tarjoavat joustavuutta erilaisiin sovellusvaatimuksiin. Neliömäinen runkorakenne optimoi sisäisen tilavuuden käytön, mikä mahdollistaa paremmat kaaren-sammutusominaisuudet ja paremman lämmönhallinnan verrattuna lieriömäisiin vaihtoehtoihin.

Neliömäisten runkosulakkeiden terminaalivalikoima vastaa erityisiin sovellustarpeisiin eri teollisuuden aloilla. Litteät liittimet tarjoavat kompaktit liitännät, jotka sopivat elektronisiin laitteisiin ja ohjauspaneeleihin, kun taas veitsenteräliittimet tarjoavat suuremman virtakapasiteetin virranjakelusovelluksia varten. Puolijohdesulakemuunnelmissa on erikoisliittimet, jotka on optimoitu suojaamaan tehoelektroniikkalaitteita, kuten IGBT:t, tyristorit ja tehodiodit teollisuuskäytöissä ja uusiutuvan energian järjestelmissä.

Teollisuuden ja energian varastointisovelluksissa hyödynnetään laajalti eurooppalaisia ​​neliömäisiä sulakkeita, koska ne yhdistävät korkean suorituskyvyn ja asennuksen joustavuuden. Nämäsulakkeiden tyypitNiitä löytyy yleisesti moottorikäytöistä, UPS-järjestelmistä, akkuenergian varastointijärjestelmistä ja uusiutuvan energian asennuksista, joissa luotettava suojaus ja helppo huolto ovat tärkeitä. Standardoidut asennusmitat helpottavat paneelien integrointia, kun taas saatavilla olevien luokittelujen valikoima takaa optimaalisen suojauksen koordinoinnin muiden järjestelmän komponenttien kanssa.



3.5 Pohjois-Amerikan putkisulakkeet (luokka J, R, T jne.)

Pohjois-Amerikassa UL 248 määrittelee standardoidunsulakeluokatkuten luokka J, R, T, L ja muut. Jokaisella on omat jännite-, virta- ja keskeytysarvot sekä standardoidut mitat vaihdettavuutta varten.

Luokan J sulakkeet:Kompakti, korkea keskeytysarvo, jota käytetään usein teollisuuden ohjauspaneeleissa.

Luokan T sulakkeet:Erittäin nopea{0}}toiminen, ihanteellinen UPS- ja puolijohdesuojaukseen.

Luokan R sulakkeet:Saatavilla-viiveellä ja nopeasti vaikuttavalla-versiolla yleiseen-käyttöön.

Nämä sulakeluokat tekevät vaihtamisesta yksinkertaista ja takaavat yhteensopivuuden UL{0}}sulakepitimien kanssa.

Pohjois-Amerikan putkisulakkeiden luokitukset edustavat kattavaa järjestelmääsulakkeiden tyypitstandardoitu UL 248 -standardien mukaisesti, mikä tarjoaa erityisiä suorituskykyominaisuuksia erilaisiin sovelluksiin. Luokan T sulaketyypit tunnetaan nopeasti{2}}toimivista ominaisuuksistaan ​​ja korkeista keskeytysarvoistaan, joten ne sopivat ihanteellisesti herkkien elektronisten laitteiden ja puolijohdelaitteiden suojaamiseen. Näissä sulakkeissa on kompaktit mitat ja poikkeukselliset vikavirran keskeytysominaisuudet, usein yli 200 kA:n keskeytysarvot.

Luokan J sulakkeet tarjoavat sekä nopeasti{0}}toimivia että aika-viivevaihtoehtoja, mikä tarjoaa monipuolisuutta moottorin suojaukseen ja yleiskäyttöisiin-sovelluksiin. Aikaviiveversiot sopivat moottorin käynnistysvirroille ja tarjoavat luotettavan vikasuojauksen, mikä tekee niistä suosittuja teollisuuden moottorinohjaussovelluksissa. Luokan R sulakkeet tarjoavat samoin nopeat ja aikaviivevaihtoehdot, mutta niissä on hylkäys-tyyppisiä liittimiä, jotka estävät ei--virtaa-rajoittavien sulakkeiden asentamisen pidikkeisiinsä, mikä varmistaa tasaisen suojauksen.

Puolijohdesuojaussovellukset käyttävät laajasti erikoistuneita pohjoisamerikkalaisia ​​putkisulakkeita, jotka on suunniteltu suojaamaan sähköisten sähkölaitteiden latausjärjestelmiä, akunhallintajärjestelmiä ja teollisuuden ohjauslaitteita. Näissä puolijohdesulaketyypeissä on erittäin nopea vasteominaisuus, jonka tyhjennysajat mitataan millisekunteina, ja ne suojaavat kalliita tehopuolijohteita vaurioilta vikatilanteissa. Nopean-vasteen ja suuren keskeytyskapasiteetin yhdistelmä tekee näistäsulakkeiden tyypitOlennaista nykyaikaisissa tehoelektroniikkasovelluksissa, joissa laitteiden hinta ja luotettavuus ovat kriittisiä tekijöitä.





4.1 Nopeat-toimivat vs. hitaat-sulakkeet

Yksi tärkeimmistä eroistasulakkeiden tyypiton vastenopeus:

Nopeasti{0}}toimivat sulakkeet:Suunniteltu keskeyttämään nopeasti pienissä ylikuormituksissa; ihanteellinen puolijohdelaitteisiin.

Hitaasti{0}}palavat sulakkeet:Kestää tilapäisiä jännitteitä (kuten moottorin käynnistysvirtoja), mutta avautuu jatkuvan ylikuormituksen aikana.

Väärän ominaisuuden valinta johtaa häiritsevään laukaisuun tai riittämättömään suojaukseen.

Ero nopeasti{0}}toimivien sulaketyyppien ja hitaiden-sulaketyyppien välillä piilee niiden aika--nykyisissä ominaisuuksissa ja tarkoitetuissa sovelluksissa. Nopeasti{4}}toimivat sulakkeet on suunniteltu toimimaan nopeasti ylivirtaolosuhteissa, ja ne avautuvat yleensä sekunneissa tai sekunnin murto-osissa, kun virta ylittää nimellisarvonsa. Nämäsulakkeiden tyypitniissä on ohuet sulakeelementit, joiden lämpömassa on minimaalinen, mikä mahdollistaa nopean kuumenemisen ja sulamisen vikavirtojen esiintyessä. Nopea vaste tekee niistä ihanteellisia suojaamaan herkkiä elektronisia komponentteja, puolijohteita ja laitteita, jotka eivät kestä edes lyhyitä ylivirtaolosuhteita.

Hitaat-palavat sulakkeet päinvastoin sisältävät lämpömassaelementtejä tai erikoisseoksia, jotka kestävät tilapäisiä ylivirtaolosuhteita ennalta määrättyjen ajanjaksojen ajan. Nämä sulaketyypit on suunniteltu sallimaan normaalit toimintahäiriöt, kuten moottorin käynnistysvirrat, muuntajan kytkentävirrat ja kondensaattorin latausvirrat, samalla kun ne tarjoavat luotettavan suojan jatkuvia ylivirtaolosuhteita vastaan. Aika-viiveominaisuus saavutetaan kaksois-elementtirakenteella, jossa jousikuormitettu laukaisuelementti{5}} toimii ylivirtaolosuhteissa, kun taas lämpöelementti käsittelee ylikuormitusolosuhteita.

Sovelluksen valinta näiden sulaketyyppien välillä riippuu kuormitusominaisuuksista ja suojausvaatimuksista. Nopeasti{1}}toimivat sulakkeet ovat erinomaiset puolijohdesuojaussovelluksissa, joissa nopea vianpoisto on välttämätöntä komponenttien vaurioitumisen estämiseksi. Tehoelektroniikka, elektroniikkapiirit ja mittauslaitteet vaativat yleensä nopeasti{3}}toimivan suojan. Hitaita{5}}sulakkeita suositellaan käytettäväksi moottorinsuojauksessa, valaistuspiireissä, joissa on suuri syöttövirta, ja virtalähteissä, joissa normaalin käytön aikana on odotettavissa tilapäisiä ylivirtoja. Näiden ominaisuuksien ymmärtäminen varmistaa oikean sulakkeen valinnan optimaalista laitteiden suojaamista varten.



4.2 I²t:n ymmärtäminen ja koordinointi

Parametri I²t edustaa kaikkien perusominaisuuksiasulakkeiden tyypit, joka määrittää lämpöenergian, jonka sulake päästää läpi toimintansa aikana. Tämä ampeerin{1}}neliösekunteina mitattu parametri on ratkaisevan tärkeä sulakkeen toiminnan ymmärtämiseksi ja asianmukaisen koordinaation varmistamiseksi muiden suojalaitteiden kanssa. I²t-arvo koostuu kahdesta osasta: esi-kaari I²t (energia, joka imeytyy ennen sulakeelementin sulamista) ja kokonais-I²t (energia vian alkamisesta täydelliseen virrankatkaisuun).

Aika-virtakäyrät tarjoavat graafisen esityksen sulakkeen toiminta-ominaisuuksista, jotka osoittavat käytetyn virran ja tyhjennysajan välisen suhteen eri sulaketyypeille. Nämä käyrät ovat välttämättömiä suojauksen koordinointitutkimuksissa, jolloin insinöörit voivat varmistaa, että sulakkeet toimivat oikeassa järjestyksessä vikatilanteissa. Oikea koordinointi varmistaa, että vain vikaa lähinnä oleva sulake toimii, minimoi järjestelmän häiriöt ja ylläpitää virransyöttöä koskemattomiin piireihin.

Koordinointi erilaisten välilläsulakkeiden tyypitja muut suojalaitteet vaativat huolellista aika{0}}nykyisten ominaisuuksien ja I²t-arvojen analysointia. Ylävirran suojalaitteilla on oltava riittävän korkeammat I²t-arvot ja pidemmät käyttöajat, jotta alavirran laitteet voivat poistaa viat ensin. Tämä valikoiva koordinointi on erityisen tärkeää kriittisissä sovelluksissa, kuten sairaaloissa, datakeskuksissa ja teollisuusprosesseissa, joissa tarpeettomat sähkökatkokset voivat aiheuttaa merkittäviä toiminnallisia ja taloudellisia vaikutuksia. Nykyaikaiset tietokoneavusteiset -analyysityökalut helpottavat koordinaatiotutkimuksia tarjoamalla yksityiskohtaisia ​​vertailuja sulakkeiden ominaisuuksista ja järjestelmän suorituskyvystä.



Sulakkeen läpivienti-(I²t) kuvaa suojattuun laitteeseen siirtyvää lämpörasitusta vianpoiston aikana. Matala I²t on tärkeä puolijohdesuojauksen kannalta. Myös insinöörit neuvovataika{0}}nykyiset käyrätsovittaa sulakkeet katkaisijoiden kanssa varmistaen selektiivisyyden.





5.1 EV ja akun sulakkeet

EV sulakkeeton suunniteltu korkeajännitteisiin{0}}DC-sovelluksiin sähköajoneuvoissa ja energian varastointijärjestelmissä. Niiden on kestettävä 400V–1000Vdc ympäristöjä, kestettävä suuria ylijännitevirtoja ja katkaistava suuret vikavirrat turvallisesti.

Sovellukset: EV-akut, DC-pikalaturit, kiinteät{0}}laturit (OBC).

Ominaisuudet: Korkea DC-katkaisukyky, kompakti pakkaus, tärinänkestävyys.



Sähköajoneuvotekniikan nopea laajentuminen on johtanut erikoistuneiden sähköajoneuvojen sulaketyyppien kehittämiseen, jotka on suunniteltu vastaamaan korkeajännitteisten DC-järjestelmien ainutlaatuisiin suojausvaatimuksiin. Nämäsulakkeiden tyypittoimivat haastavissa ympäristöissä, joille on ominaista tasajännite 400 V - 1000 V, korkeat vikavirrat ja tiukat turvallisuusvaatimukset matkustajien suojaamiseksi. Sähköajoneuvosovellukset vaativat sulakkeita, jotka pystyvät katkaisemaan turvallisesti tasavirtavikavirrat säilyttäen samalla kompaktit mitat ja kevyen rakenteen ajoneuvon painon minimoimiseksi ja tehokkuuden maksimoimiseksi.

Akkusulakesovellukset ulottuvat sähköajoneuvojen lisäksi energian varastointijärjestelmiin, keskeytymättömiin virtalähteisiin ja verkko{0}}mittakaavaisiin akkuihin. Nämä järjestelmät vaativat suojalaitteita, jotka pystyvät käsittelemään akun vikavirtojen ainutlaatuisia ominaisuuksia. Vikavirrat voivat saavuttaa erittäin korkeita tasoja nykyaikaisten litiumioniakkujärjestelmien alhaisen sisäisen resistanssin vuoksi. Akun suojasulakkeiden on toimittava luotettavasti laajoilla lämpötila-alueilla ja samalla säilytettävä pieni jännitehäviö järjestelmän tehokkuuden maksimoimiseksi.

Sähköajoneuvojen ja akkusulakkeiden rakenne sisältää edistyksellisiä materiaaleja ja suunnitteluominaisuuksia, jotka täyttävät nämä vaativat vaatimukset. Hopeoidut-koskettimet minimoivat kosketusresistanssin ja jännitteen pudotuksen, kun taas erikoistuneet kaaren-sammutusjärjestelmät varmistavat luotettavan tasavirtakatkoksen. Lämmönhallintaominaisuudet estävät ylikuumenemisen normaalin käytön aikana, kun taas tukevat kotelot tarjoavat mekaanista suojaa autoympäristöissä, jotka ovat alttiina tärinälle, äärimmäisille lämpötiloille ja mahdollisille iskuvaurioille. Nämä ovat erikoistuneetsulakkeiden tyypitläpikäyvät kattavat autojen turvallisuusstandardit, mukaan lukien törmäystestit ja ympäristön kestävyysvaatimukset.



5,2 PV ja uusiutuvan energian sulakkeet

gPV sulakkeetovat erikoistuneet aurinkosähköisiin sovelluksiin. Ne suojaavat aurinkopaneeleja, yhdistelmäkoteloita ja inverttereitä ylivirta- ja käänteisvirtavikoilta.

Jännite: Yleisiä arvoja ovat 1000Vdc ja 1500Vdc.

Käyttökohteet: Aurinkovoimalat, yhdistelmälaatikot, keskusinvertterit.

Ominaisuudet: Suunniteltu käsittelemään pientä ylivirtaa pitkiä aikoja PV-ryhmissä.

Aurinkosähköjärjestelmät vaativat erikoistuneita aurinkosähkösulaketyyppejä, jotka on suunniteltu käsittelemään aurinkosähköjärjestelmien ainutlaatuisia ominaisuuksia, mukaan lukien käänteisvirtaolosuhteet, korkeat ympäristön lämpötilat ja tasavirtakaaren keskeytyshaasteet. Nämäsulakkeiden tyypitluokitellaan kansainvälisten standardien mukaan gPV-sulakkeiksi (photovoltaic yleiskäyttöinen) sulakkeiksi, jotka on erityisesti suunniteltu suojaamaan aurinkopaneelien sarjoja, yhdistäjäkoteloita ja invertterituloja. GPV-luokitus varmistaa, että sulakkeet voivat katkaista turvallisesti sekä ylivirta- että käänteisvirtaolosuhteet, joita saattaa esiintyä aurinkosähköjärjestelmissä.

Aurinkosulakesovellukset sisältävät merkkijonosuojauksen, yhdistämiskotelon suojauksen ja DC-irrotustoiminnot sekä asuin- että -sovelluksissa. Kierrossulakkeet suojaavat yksittäisiä aurinkopaneelien sarjoja maa-, kaari- tai takaisinsyöttöolosuhteiden aiheuttamilta ylivirtaolosuhteilta. Yhdistelmälaatikkosovellukset vaativat sulakkeita, jotka pystyvät koordinoimaan muiden suojalaitteiden kanssa ja tarjoavat luotettavan eristyskyvyn huoltotarkoituksiin. Aurinkopaneelien ankarat käyttöolosuhteet, mukaan lukien äärimmäiset lämpötilat, UV-altistus ja sääolosuhteet, vaativat vankkaa sulakerakennetta.

Uusiutuvat energiajärjestelmät aurinkoenergian lisäksi, mukaan lukien tuuli- ja energian varastointilaitokset, hyödyntävät erikoistuneitasulakkeiden tyypitsuunniteltu niiden erityisiä suojavaatimuksia varten. Tuuliturbiinisovellukset vaativat sulakkeita, jotka pystyvät käsittelemään generaattorin vikavirtoja ja tarjoamaan luotettavan suojan voimakkaassa -värähtelyssä. Energian varastointisovellukset vaativat sulakkeita, jotka soveltuvat akun suojaamiseen ja verkkojen yhteenliittämistehtäviin. Uusiutuvien energialähteiden integrointi sähköverkkoihin edellyttää suojajärjestelmien huolellista koordinointia luotettavan toiminnan varmistamiseksi verkon vakauden ja turvallisuuden säilyttämiseksi.



5.3 Puolijohdesuojasulakkeet

NämäpuolijohdesulakkeetAR-sulakkeet, joita kutsutaan myös aR-sulakkeiksi, toimivat erittäin{0}}nopeasti suojaamaan herkkää tehoelektroniikkaa, kuten IGBT:itä, tasasuuntaajia ja asemia. Niissä on erittäin alhainen I²t ja ne ovat yleensä neliömäisiä-runko- tai pulttityyppejä.

Sovellukset: Taajuusmuuttajat, UPS, suuret{0}}tehomuuntimet.

Plussat: Suojaa kalliita puolijohteita ja varmistaa minimaalisen{0}}energian läpipääsyn.

Miinukset: Rajoitettu yleinen{0}}käyttö; on liitettävä muihin suojalaitteisiin.

Puolijohdesuojasulakkeet edustavat pitkälle erikoistuneitasulakkeiden tyypitsuunniteltu suojaamaan kalliita tehoelektroniikkalaitteita, kuten IGBT:t, teho-MOSFETit, tyristorit ja tehodiodit. Näissä puolijohdesuojaussulaketyypeissä on erittäin nopeat vasteominaisuudet, joiden tyhjennysajat mitataan millisekunteina tai jopa mikrosekunteina, mikä estää herkkien puolijohdeliitosten vaurioitumisen vikatilanteissa. Nopea reagointikyky saavutetaan optimoidun sulakeelementin suunnittelun ja edistyneiden kaaren-sammutusjärjestelmien avulla.

aR-sulakkeiden luokitukset (mukana oleva moottoripiirin suojaus) tarjoavat erikoissuojauksen moottorikäyttöille ja taajuusmuuttajakäytöille, joissa puolijohdelaitteet ohjaavat moottorin toimintaa. Nämä sulakkeet toimivat yhteen moottorin ylikuormitussuojauksen kanssa samalla kun ne tarjoavat varasuojauksen puolijohdekytkentälaitteille. AR-merkintä varmistaa, että nämäsulakkeiden tyypitei toimi normaaleissa moottorin käynnistysolosuhteissa, mutta tarjoaa luotettavan suojan puolijohdevikatilanteissa.

Puolijohdesuojasulakkeiden sovellukset laajenevat edelleen tehoelektroniikan yleistyessä teollisuusautomaatiossa, uusiutuvan energian järjestelmissä, sähköajoneuvoissa ja verkkoon{0}}kytketyissä inverttereissä. Nykyaikaiset teolliset taajuusmuuttajat, UPS-järjestelmät ja energian muunnoslaitteet luottavat näihin erikoissulakkeisiin, jotka suojaavat usean miljoonan dollarin arvoisia asennuksia kalliilta puolijohdevaurioilta. Puolijohdesuojasulakkeiden valintakriteereitä ovat I²t-yhteensopivuus suojattujen laitteiden kanssa, järjestelmän toimintaan sopivat jännitteet ja tiettyihin laitemalleihin sopivat mekaaniset kokoonpanot. Näiden oikea soveltaminensulakkeiden tyypitvarmistaa laitteiden luotettavan toiminnan ja minimoi ylläpitokustannukset ja järjestelmän seisokit.





Jokasulakkeen tyyppion oltava kansainvälisten tai alueellisten standardien mukainen. Nämä standardit määrittelevät jänniteluokat, mitat, testausmenettelyt ja turvamarginaalit.

UL 248:Pohjois-Amerikan sulakestandardi. Se määrittelee luokan J, R, T, L, CC ja monet muut.

IEC 60269:Maailmanlaajuinen matalajännitesulakestandardi, joka kattaa sylinterimäiset, NH- ja neliömäiset sulakkeet.

ISO 8820:Vakioautosulake, joka peittää terän ja -pulttisulakkeet.

RoHS ja REACH:Vaarallisten aineiden ympäristövaatimustenmukaisuus.

Jos valitset sulakkeen, jolta puuttuu asianmukainen sertifiointi, vaarana on sekä turvallisuus että viranomaishyväksyntä. Insinöörien on varmistettava, että sulakkeissa on asianmukaiset merkinnät (UL Listed, CSA, VDE, CE).

Kansainväliset standardit säätelevät erilaisten suunnittelua, testausta ja soveltamistasulakkeiden tyypitvarmistaakseen tasaisen suorituskyvyn ja turvallisuuden eri valmistajien ja sovellusten välillä. UL 248 edustaa kattavaa pohjoisamerikkalaista standardia, joka kattaa sähkösulakkeet, ja tietyt alakategoriat koskevat eri sulaketyyppejä, mukaan lukien luokka J, luokka T, luokka R ja puolijohdesuojasulakkeet. Tämä standardi määrittelee suorituskykyvaatimukset, testausmenettelyt ja merkintävaatimukset luotettavan toiminnan ja käyttäjien turvallisuuden varmistamiseksi.

IEC 60269 toimii kansainvälisenä standardina matalajännitteisille sulakkeille, ja se tarjoaa yksityiskohtaiset tiedot sulakkeiden rakenteesta, suorituskykyominaisuuksista ja testausmenettelyistä. Tämä standardi kattaa eri sulaketyypit, mukaan lukien NH-sulakkeet, sylinterimäiset sulakkeet ja teräsulakkeet, joita käytetään maailmanlaajuisesti. IEC-standardi varmistaa maailmanlaajuisen yhteensopivuuden ja tarjoaa valmistajille yhtenäiset suunnittelukriteerit luotettavien suojatuotteiden kehittämiseksi. IEC 60269 -standardin noudattaminen mahdollistaa sulakkeiden valmistajien pääsyn kansainvälisille markkinoille varmistaen samalla tasaiset suorituskykyominaisuudet.



Erikoissovellukset vaativat lisäsertifiointeja perussähköstandardien lisäksi. ISO 8820 koskee tieajoneuvojen sulakestandardeja ja varmistaa, että autosovellukset täyttävät tärinänkestävyyden, lämpötilan suorituskyvyn ja törmäysturvallisuuden erityisvaatimukset. Ympäristömääräykset, kuten RoHS ja REACH, vaikuttavat sulakkeiden valmistukseen rajoittamalla vaarallisten materiaalien käyttöä ja vaatimalla materiaalin koostumuksen dokumentointia. Nämä sääntelyvaatimukset vaikuttavat valintaansulakkeiden tyypitsovelluksissa, joissa ympäristövaatimusten noudattaminen on pakollista, kuten kulutuselektroniikassa ja autojärjestelmissä.



7.2 Sulaketyypit vs standardit



Sulakkeen tyyppi	Ensisijainen standardi	Alueelliset vaihtoehdot	Sertifiointielimet	Erityisvaatimukset
NH sulakkeet	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Korkean katkaisukyvyn testaus
Sylinterimäiset sulakkeet	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Koon standardointi
Luokka J/T/R	UL 248 (eri osat)	CSA C22.2 Ei. 106	UL, CSA	Nykyinen rajoitus, hylkäysominaisuudet
PV sulakkeet	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Käänteinen virta, ulkovalotus
Puolijohdesulakkeet	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Nopea vastaus, en tarkkuus
Autojen sulakkeet	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Tärinä, törmäysturva





Sertifioinnin ja vaatimustenmukaisuuden valvonta voi johtaa säännösten rikkomuksiin ja turvallisuusongelmiin, erityisesti sovelluksissa, jotka edellyttävät erityistä hyväksyntää, kuten autoteollisuudessa, merellä tai vaarallisissa paikoissa. Ei--sertifioitujen sulaketyyppien käyttäminen sovelluksissa, jotka edellyttävät UL-luetteloa, CE-merkintää tai muita viranomaishyväksyntöjä, voi johtaa laitteiden hylkäämiseen, vakuutusongelmiin ja vastuuongelmiin. Ympäristövaatimukset, kuten RoHS-yhteensopivuus, on myös otettava huomioon sovelluksissa, joissa säännösten noudattaminen on pakollista.



Jännitteen yhteensopimattomuus:Järjestelmän jännitteen alapuolella olevan sulakkeen käyttäminen saattaa aiheuttaa valokaaren jatkumisen.

Keskeytysluokitus ohitettu:Jos järjestelmän vikavirta ylittää sulakkeen IR:n, voi tapahtua katastrofaalinen vika.

Väärä aika{0}}nykyinen ominaisuus:Hitaan{0}}sulakkeen valitseminen puolijohdesuojaksi voi vahingoittaa laitteita.

Ympäristövalvonta:Jos lämpötilan nousua, tärinää tai kosteutta ei huomioida, sulakkeen luotettavuus heikkenee.

Sertifioinnin laiminlyönti:Ei--sertifioidut sulakkeet voivat epäonnistua auditoinneissa ja lainmukaisuuden tarkastuksissa.
